CNN 기초 개념 및 용어

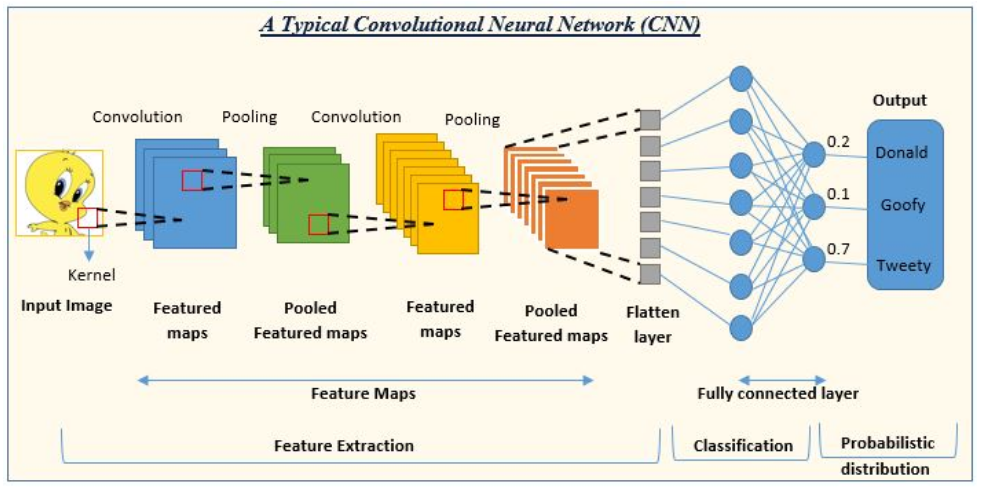

1. CNN(Convolutional Neural Networks)

• 합성곱 인공 신경망
• 전통적인 인공 신경망에 Convolutional Layer를 붙인 형태
• 컨볼루셔널 레이터를 통해 입력받은 이미지에 대한 특징(feature)을 추출하게 되고, 추출한 특징을 기반으로 기존의 뉴럴 네트워크에 이용하여 분류
• 딥러닝의 경우 일렬로 데이터가 들어감으로 고안된 방법(딥러닝은 2차원 데이터의 좌표값을 유지하지 못함)
• 합성곱은 행렬로 고안되어있어 좌표값(위치값)을 가지고 있음으로 CNN은 이미지연산에 많이 쓰임

2. CNN을 사용하는 이유

• 이미지를 분류할 때 DNN(Deep Neural Network)의 문제점
  • 일반적인 DNN은 1차원 형태의 데이터를 사용해야 함
  • 2차원 이상의 데이터가 입력되는 경우 flatten 시켜서 한 줄로 데이터를 변환후 넣어야 함
  • 이미지의 공간적/지역적 정보가 손실

DNN의 문제점을 해결하기 위해 이미지를 그대로(Raw Input) 받음으로 공간적/지역적 정보를 유지

3. 이미지 데이터

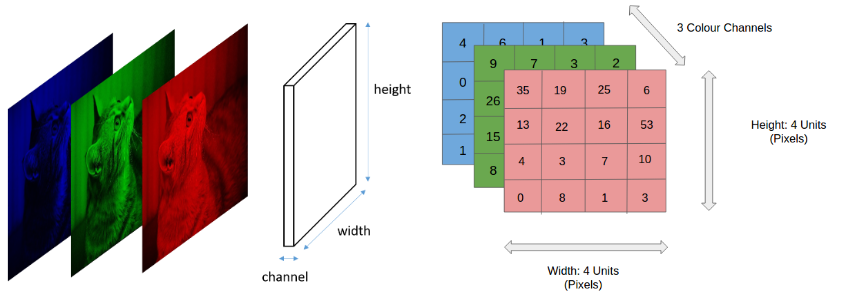

• 컬러 이미지는 3개의 채널로 이루어진 텐서
• 컴퓨터는 이미지를 숫자로 인식하여 연산을 함

• 이미지의 정보는 0부터 255까지 256개의 숫자로 표현
• 예) 빨강 255, 파랑 255, 초록 255은 흰색
• 예) 빨강 0, 파랑 0, 초록 0은 검은색

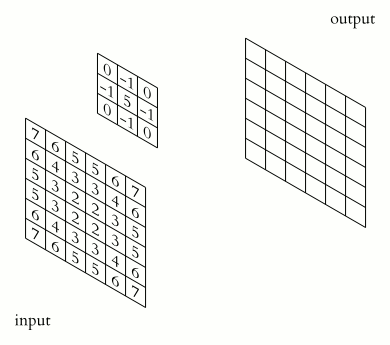

4. Convolution 연산

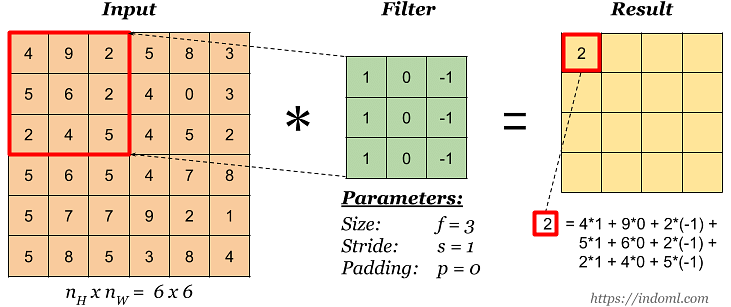

• 컨볼루션 연산을 진행하면 출력 텐서의 크기가 작아짐
• 필터는 항상 정방행렬이여야함
• 패딩 : 이미지의 크기가 줄어들지 않기위해 입력값 주위로 0을 넣어서 입력값의 크기를 인위적으로 키워 결과값이 작아지는 것을 방지

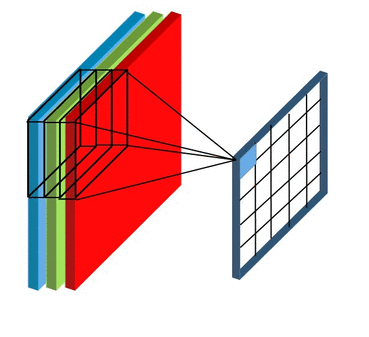

• 2D 컨볼루션
  • 컬러 이미지에서는 2D 컨볼루션 연산을 수행
  • 결과는 하나의 값으로 합쳐짐

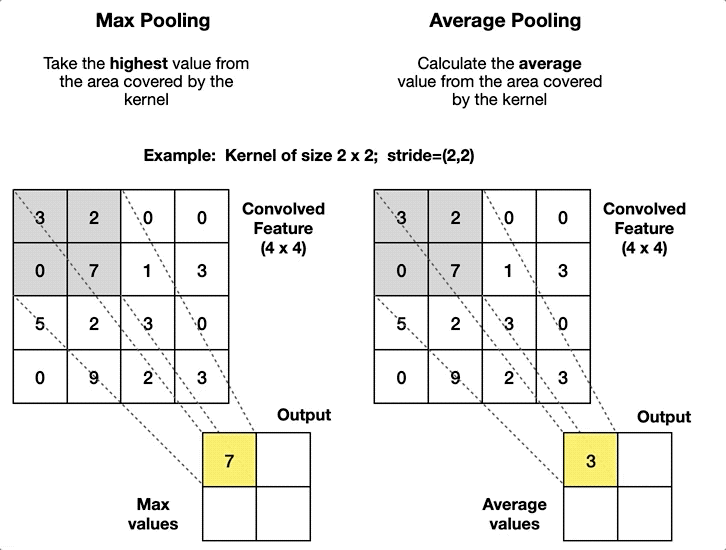

• 풀링
  • 중요한 특징을 추출하고 차원을 축소하기 위해 풀링 연산을 사용
  • MaxPool(MaxPool2D), AvgPool(AvgPool2D)

• stride
  • 필터를 적용하는 간격을 설정
  • 필터를 적용해서 얻어낸 결과를 Feature Map 또는 Activation map이라고 부름
• 드롭아웃(Dropout) 레이어
  • 오버피팅을 막기 위해 사용하는 레이어
  • 학습중일때 랜덤하게 값을 발생하여 학습을 방해함으로 학습용 데이터에 결과가 치우치는 것을 방지함
• FC LAyer(Fully Connected Layer)
  • 이미지를 분류 또는 설명하기 위해 예측하는 레이어

5. CNN 체험

https://adamharley.com/nn_vis/

6. CNN을 구성하는 레이어

• Conv2D : 특징 추출
• ReLU : 활성화 함수
• MaxPool2D : 차원 축소
• Conv2D : 특징 추출
• ReLU : 활성화 함수
• MaxPool2D : 차원 축소
• ...
• Flatten : 다차원에서 1차원으로 변경
• Linear : 선형회귀
• ReLU : 활성화 함수
• Sigmoid / Softmax 출력

7. CNN을 코드 구현 및 설명

import torch

import torch.nn as nn

import torch.optim as optim

# 배치크기(개수) * 채널(1:흑백,3:컬러) * 높이 * 너비

# 이미지를 여러개를 넣으면 배치크기가 늘어남(배치 사이즈와 같은 개념)

# 즉 28 * 28 로 이루어진 1개의 흑백 이미지

inputs = torch.Tensor(1,1,28,28)

print(inputs.shape)

# 첫번째 Conv2D

# Conv2D는 합성곱(convolution) 연산을 수행하여 입력 이미지로부터 특징 맵(feature map)을 생성

# 흑백사진이긴한데 컬러도 처리할 수 있게 만들어 놓겠음

# in_channels : 넣을 데이터의 수

# out_channels : 내보낼 수(보통 2의 배수), 컨볼루션 레이어에서 생성할 필터(filter) 또는 커널(kernel)의 수를 의미

# kernel_size : kernel(filter)의 사이즈(최소 3*3)

# padding : 이미지크기축소방지, same을 하면 여백을 0으로 채워서 계산한 결과 출력

# stride : step과 같은 의미, 디폴트 값이 1

conv1 = nn.Conv2d(in_channels=1, out_channels=32, kernel_size=3,padding ='same' )

out = conv1(inputs)

print(out.shape)

# out은 torch.Size([1, 32, 28, 28])가 됨

# 즉, 28*28사이즈의 이미지 1개가 32개의 특징 맵을 생성

# 첫번째 MaxPool2D

# MaxPool2D  = 입력 이미지의 공간적 차원을 감소시키고 가장 중요한 특징을 추출하여 CNN의 계산 효율성을 향상시키는 다운샘플링 기법

# 특징을 뽑아서 차원(크기)을 줄여줌

# kernel_size = 2면 이미지크기가 절반으로 줄어들음(얘는 안겹치게 커널이 걸어가니까)

pool = nn.MaxPool2d(kernel_size = 2)

out = pool(out)

print(out.shape)

# 두번째 Conv2D

conv2 = nn.Conv2d(in_channels=32, out_channels=64, kernel_size=3, padding ='same' )

out = conv2(out)

print(out.shape)

# torch.Size([1, 64, 14, 14])

# 두번째 MaxPool2D

pool = nn.MaxPool2d(kernel_size = 2)

out = pool(out)

print(out.shape)

# torch.Size([1, 64, 7, 7])

# 1열로 펼치기

flatten = nn.Flatten()

out = flatten(out)

print(out.shape) # 94*7*7

# torch.Size([1, 3136])

fc = nn.Linear(3136,10)

out = fc(out)

print(out.shape)

# torch.Size([1, 10])
